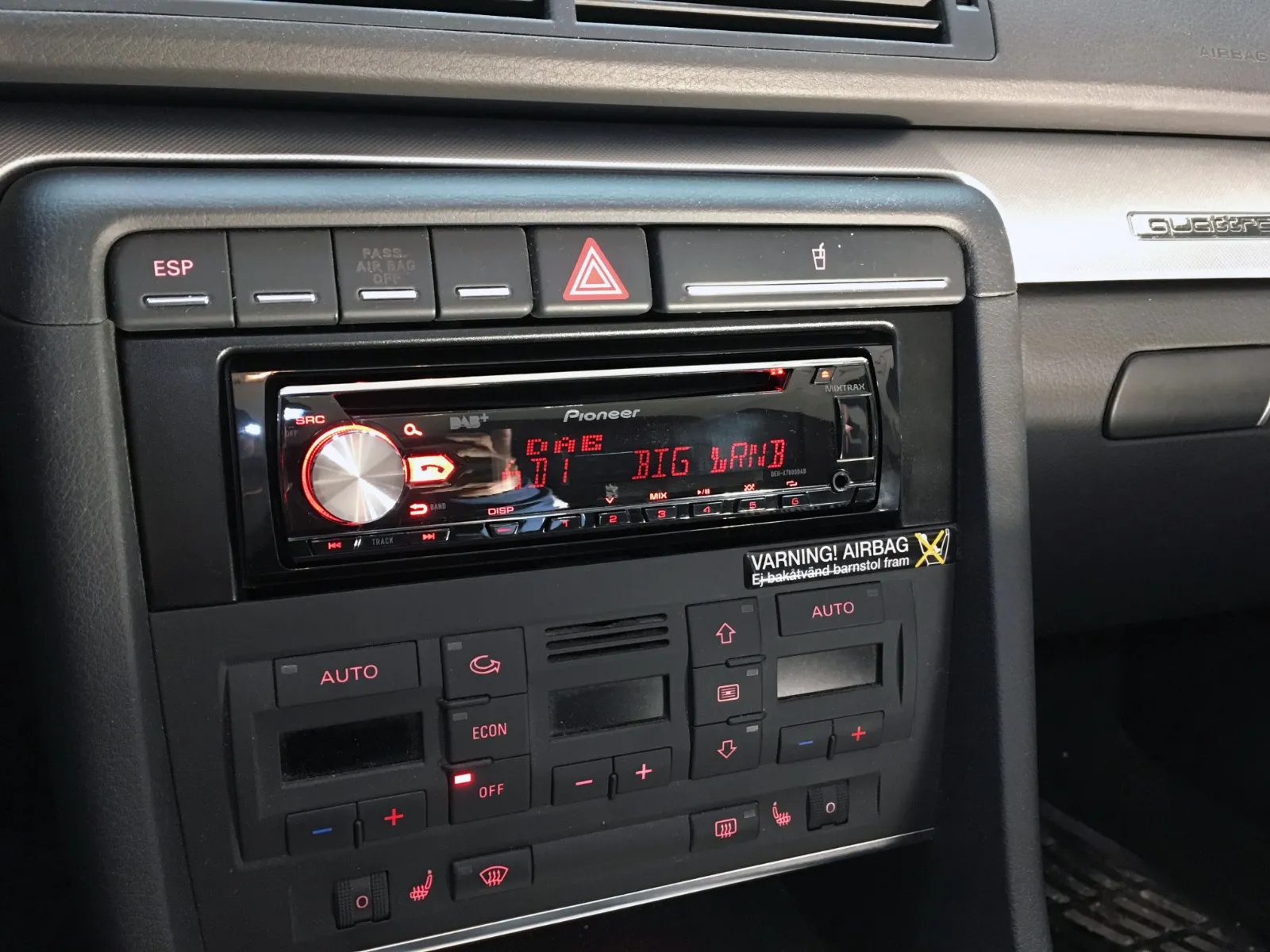

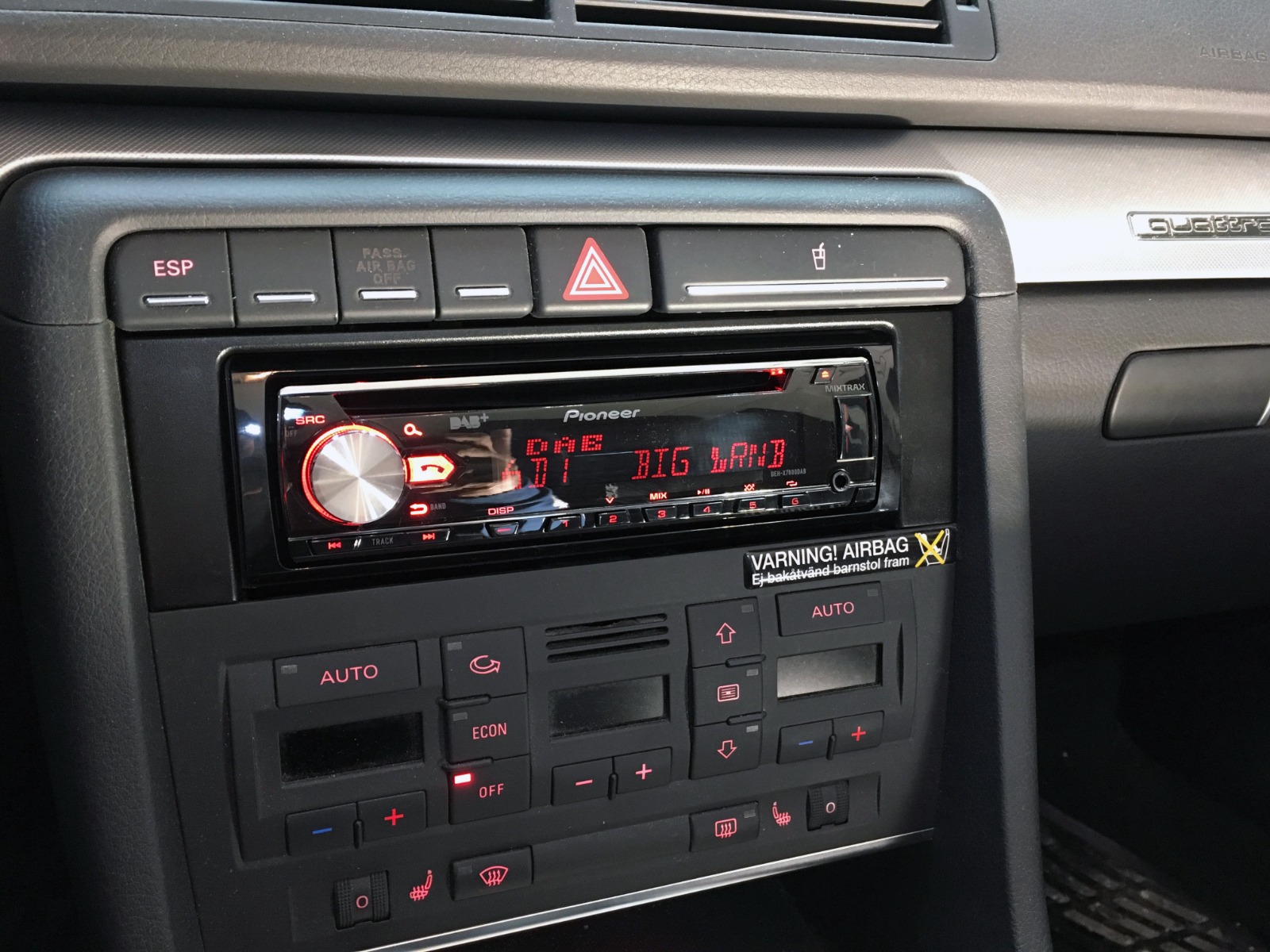

Audi Concert II er en av de vanligste radioene på markedet og finnes i mange modeller blant annet Audi A3, A4, A6 og TT. De kan være en utfordring å bytte hvis man ikke har gjort det før. Du bør regne med ca 1,5 timers jobb første gangen hvis du skal gjøre en komplett montering med dab-antenne og handsfree-mikrofon. Guiden kan også benyttes for andre audi-radioer med K-BUS med tanke på tenningsstrøm og tilsvarende oppkobling.
Guiden viser installasjon UTEN CAN-BUS/rattfjernkontroll-adapter. På modeller hvor kunden velger å kjøpe en CAN-BUS/rattfjernkontroll-adapter er oppkoling av tenningsstrøm unøvendig da alt er plug&play med disse adapterne og tenningsstrøm hentes ut fra det digitale CAN-BUS-signalet i bilen.
Kjennetegn

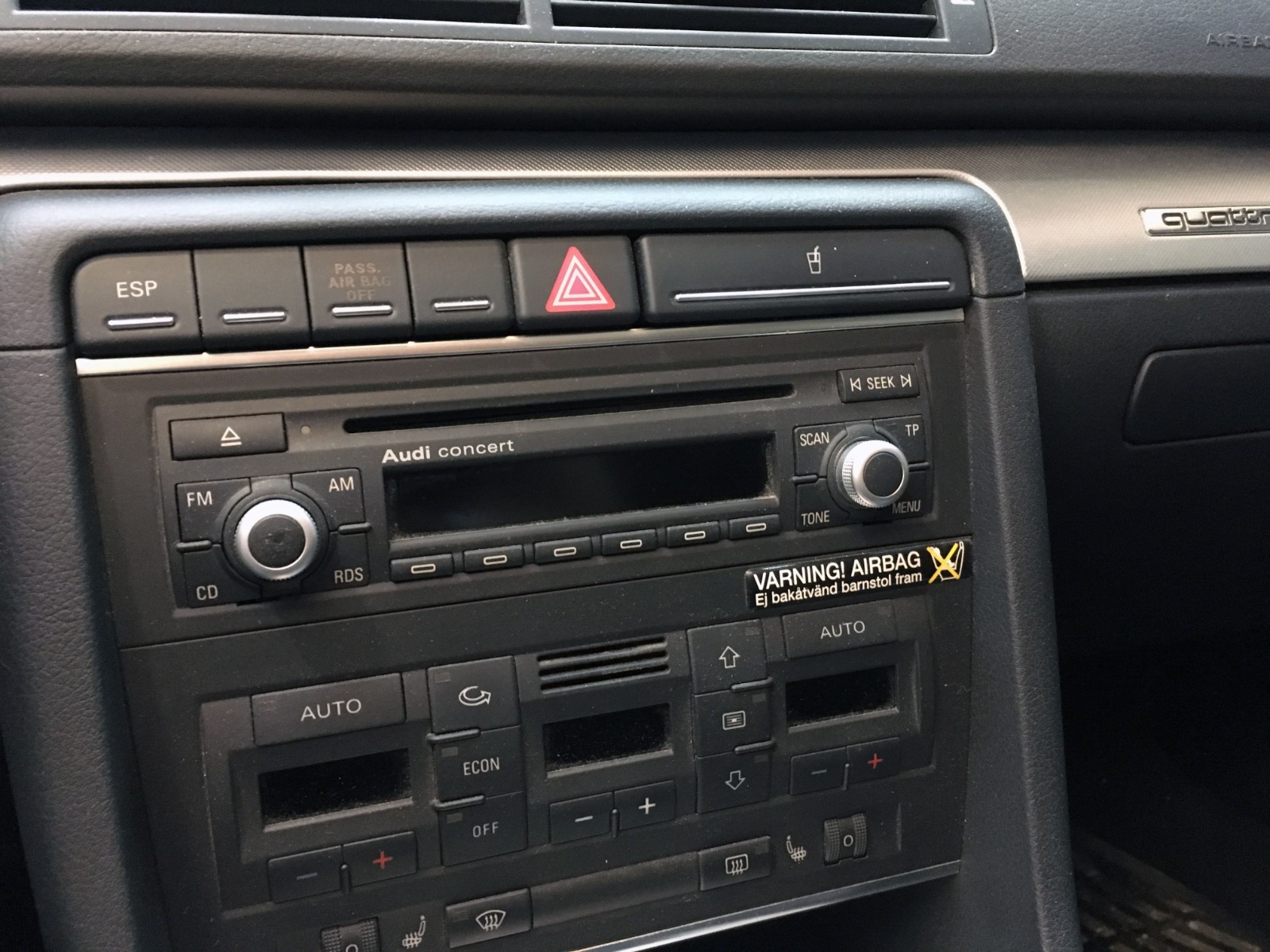

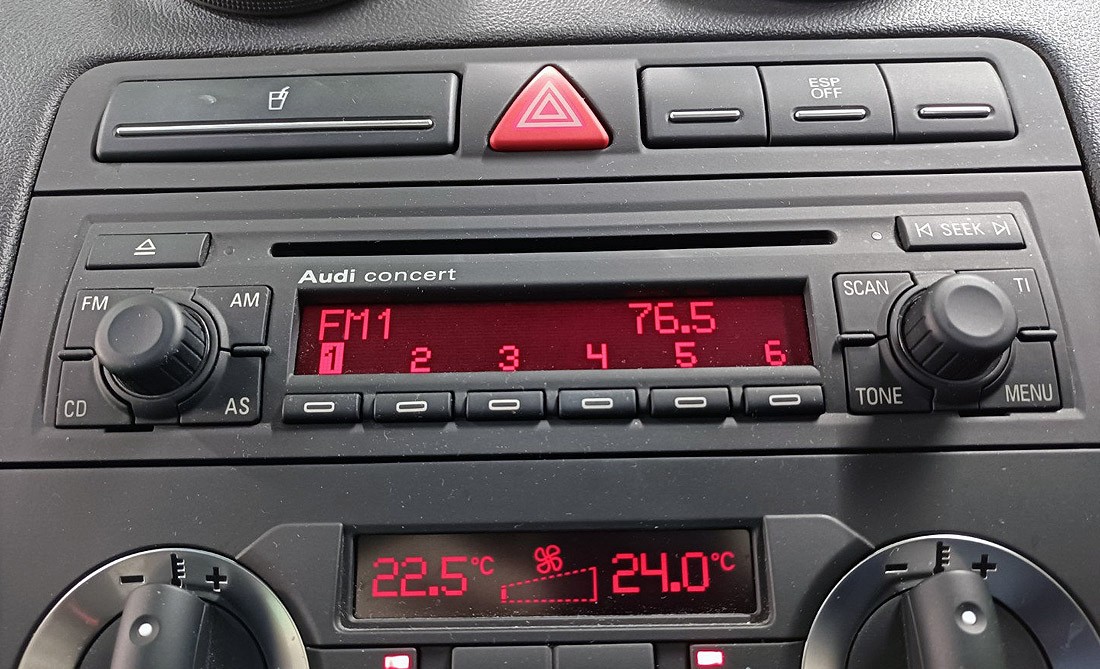

Audi Concert står i front
1-DIN størrelse.

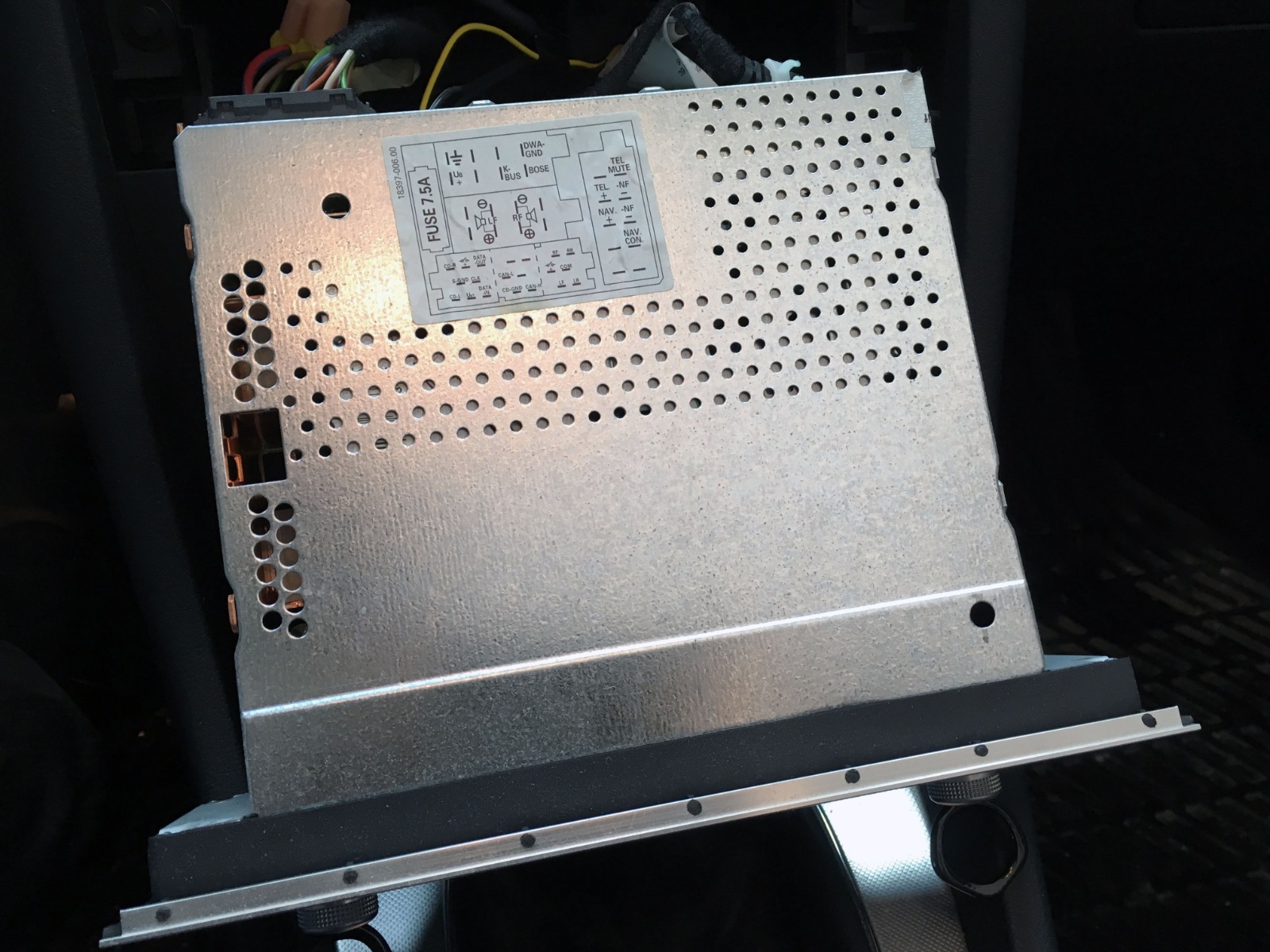

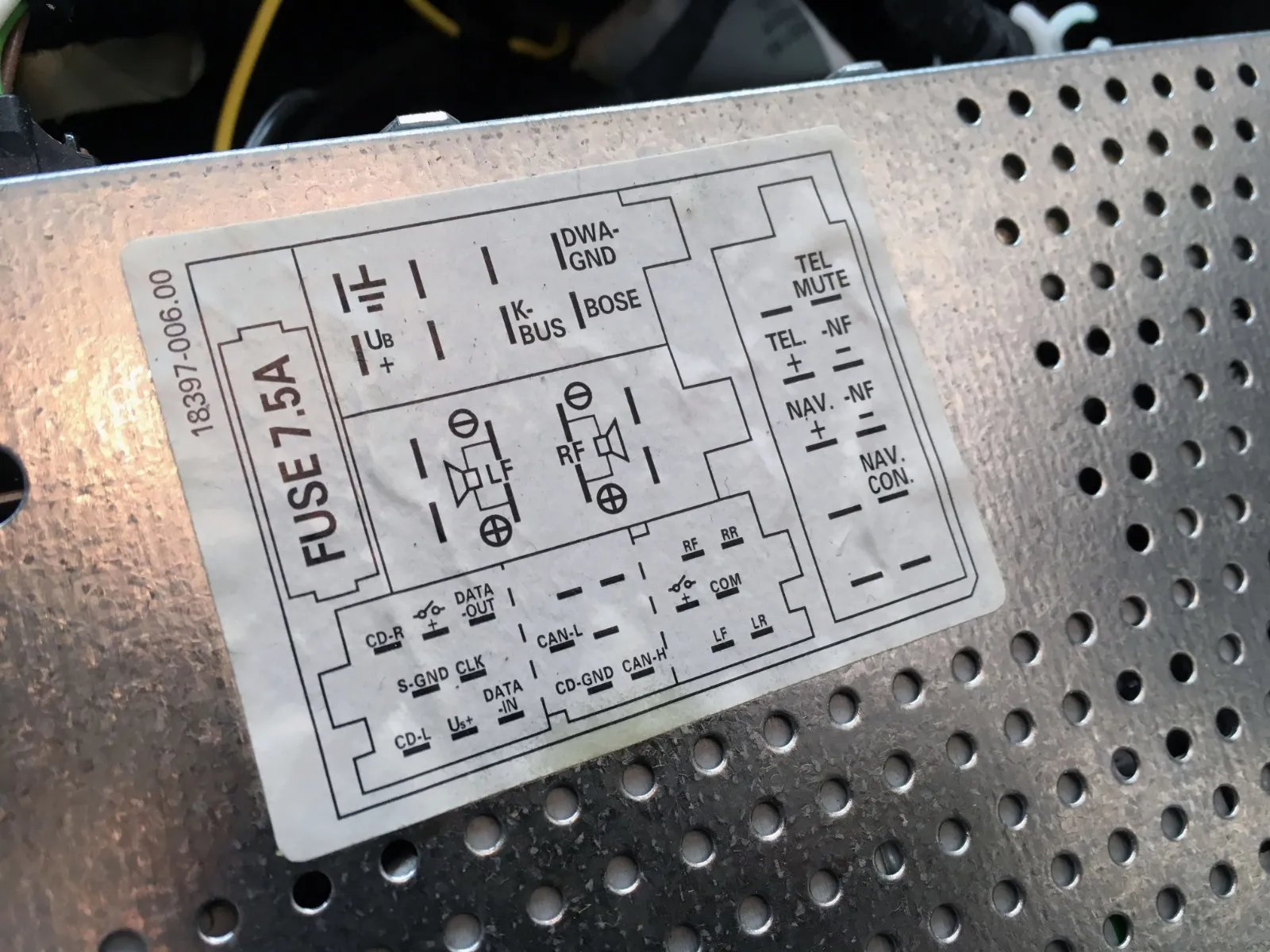

K-BUS-betegnelse på toppen av radioen

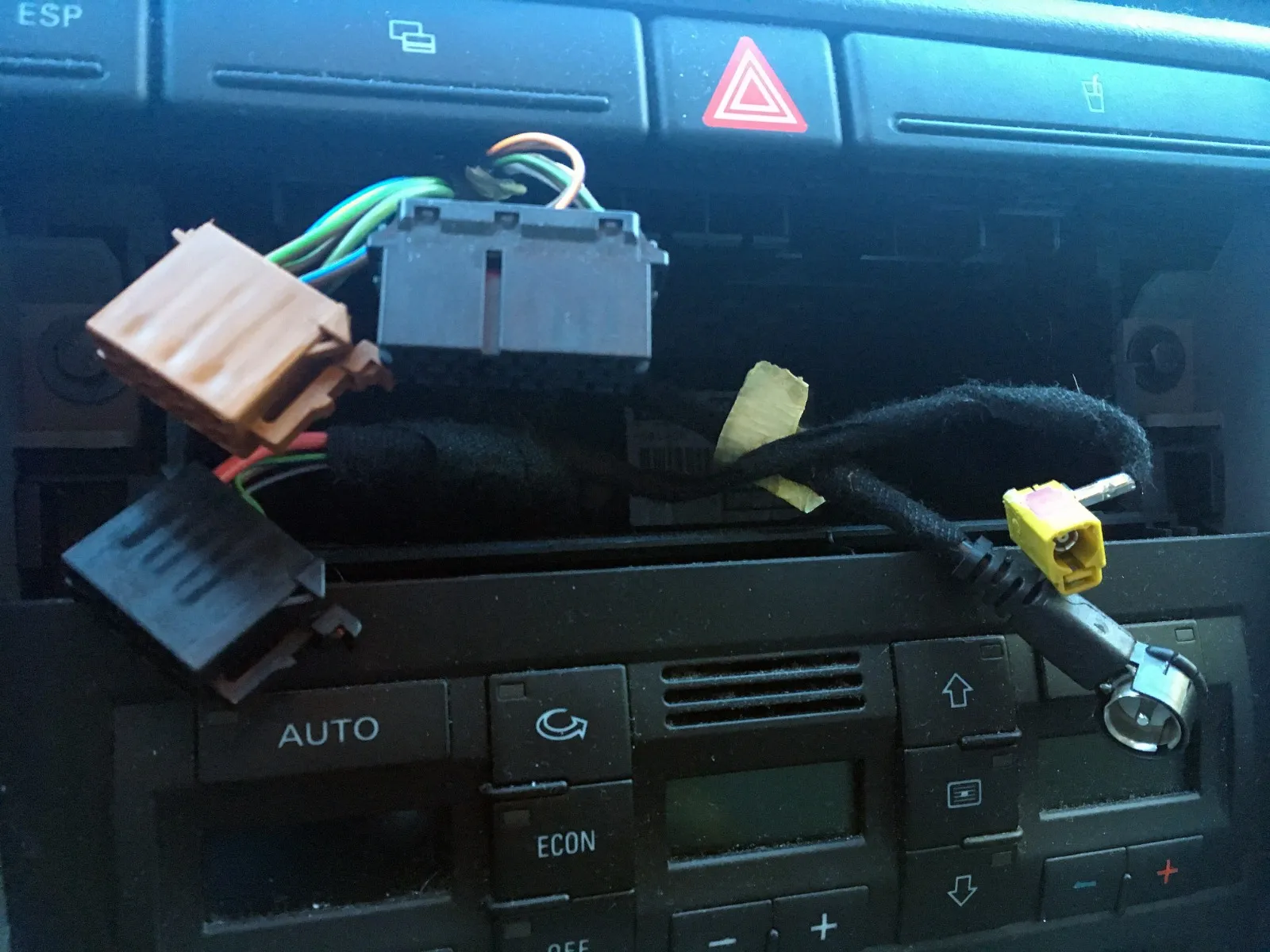

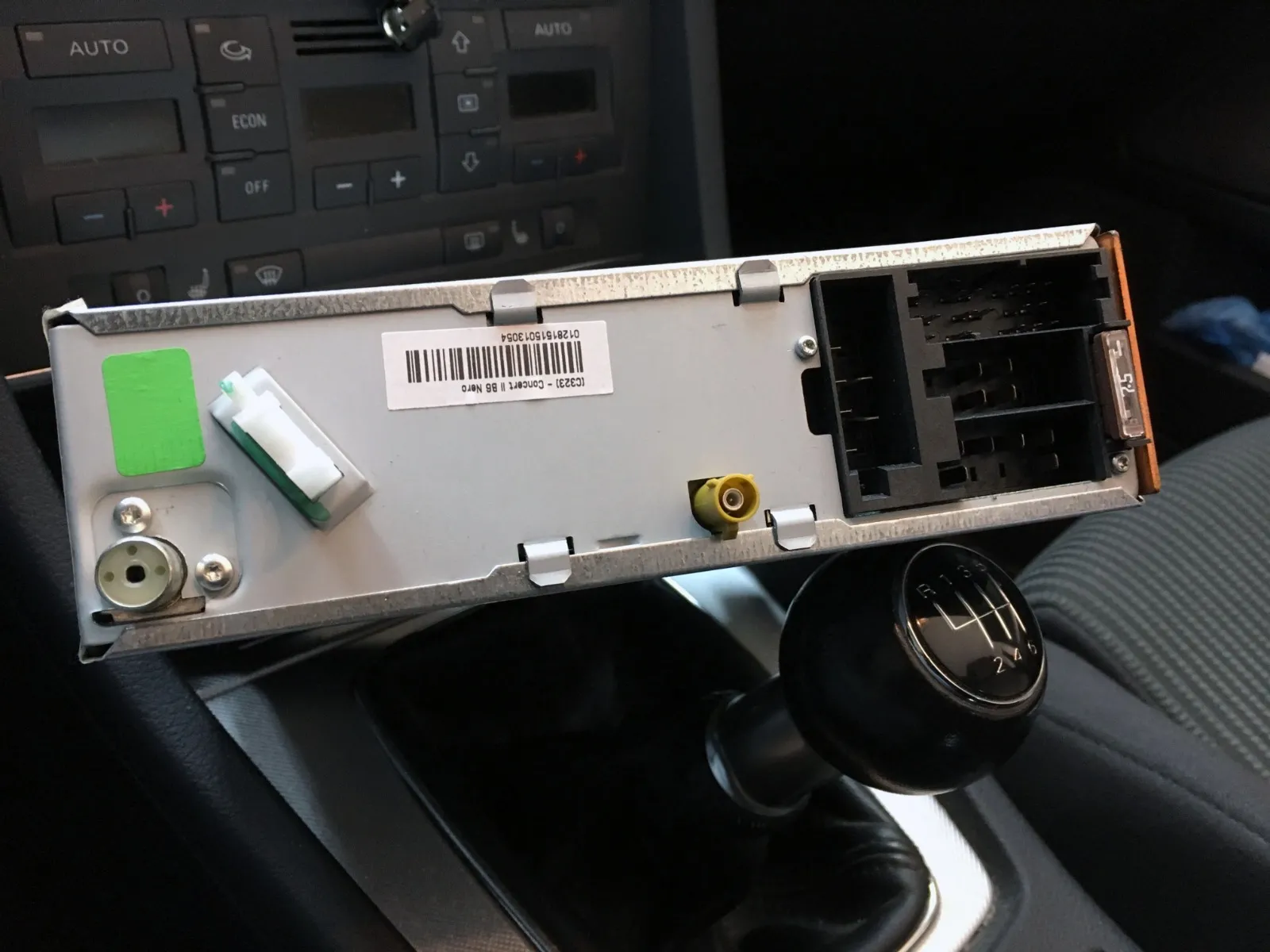

Tre kontakter. 2-ISO-kontakter + en bred MINI-iso-kontakt
Du trenger
T20 Torx skrujern/bits
Pipenøkkel 8
4 VW uttrekksnøkler
Plastbrekk for løsning av interiørdeksler er en fordel
Dette gjør du
Dra ut radioen med uttrekksnøklene. Uten disse får du sannsynligvis ikke radioen ut eller vil ødelegge festebøylene på radioen.

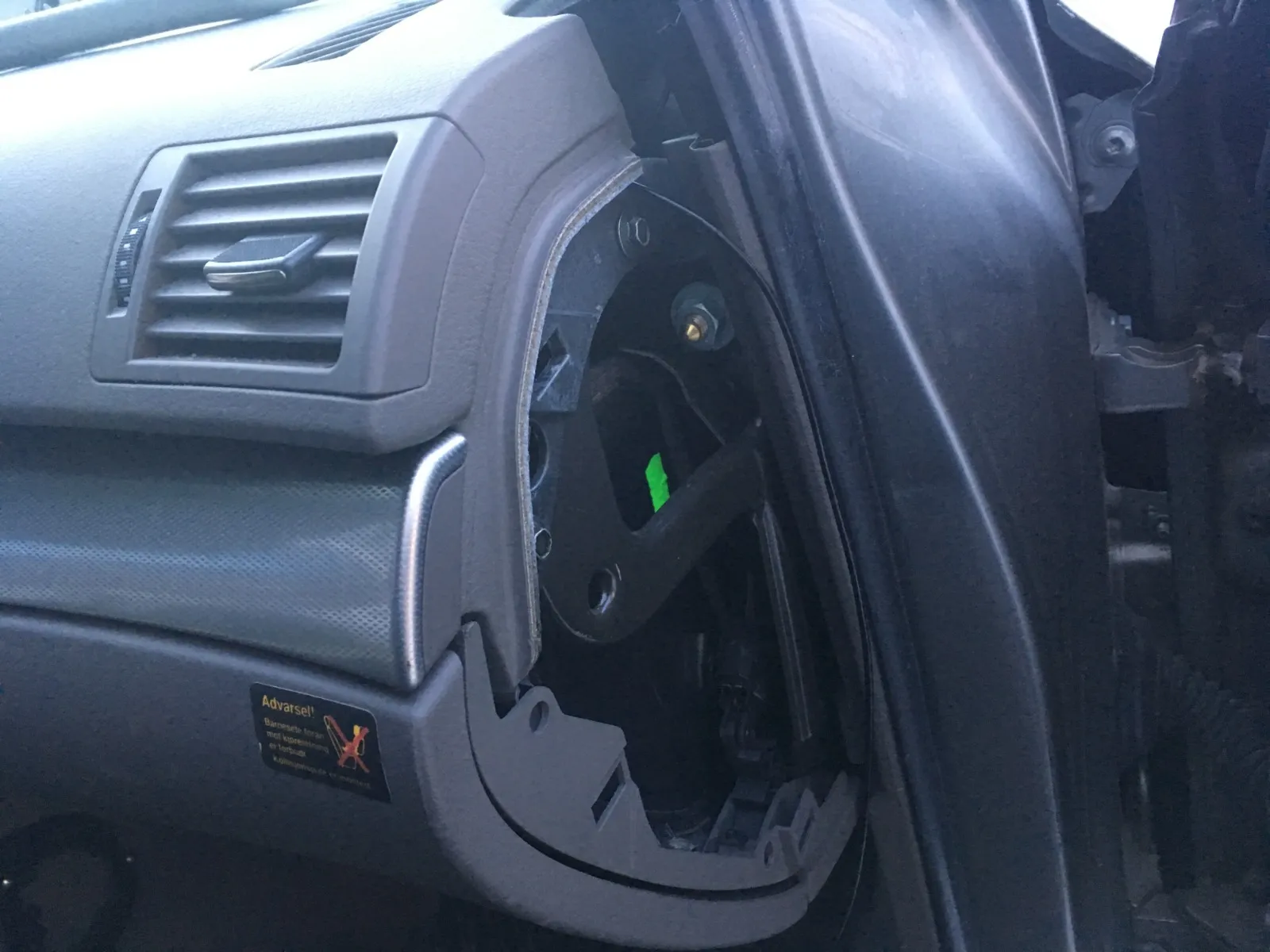

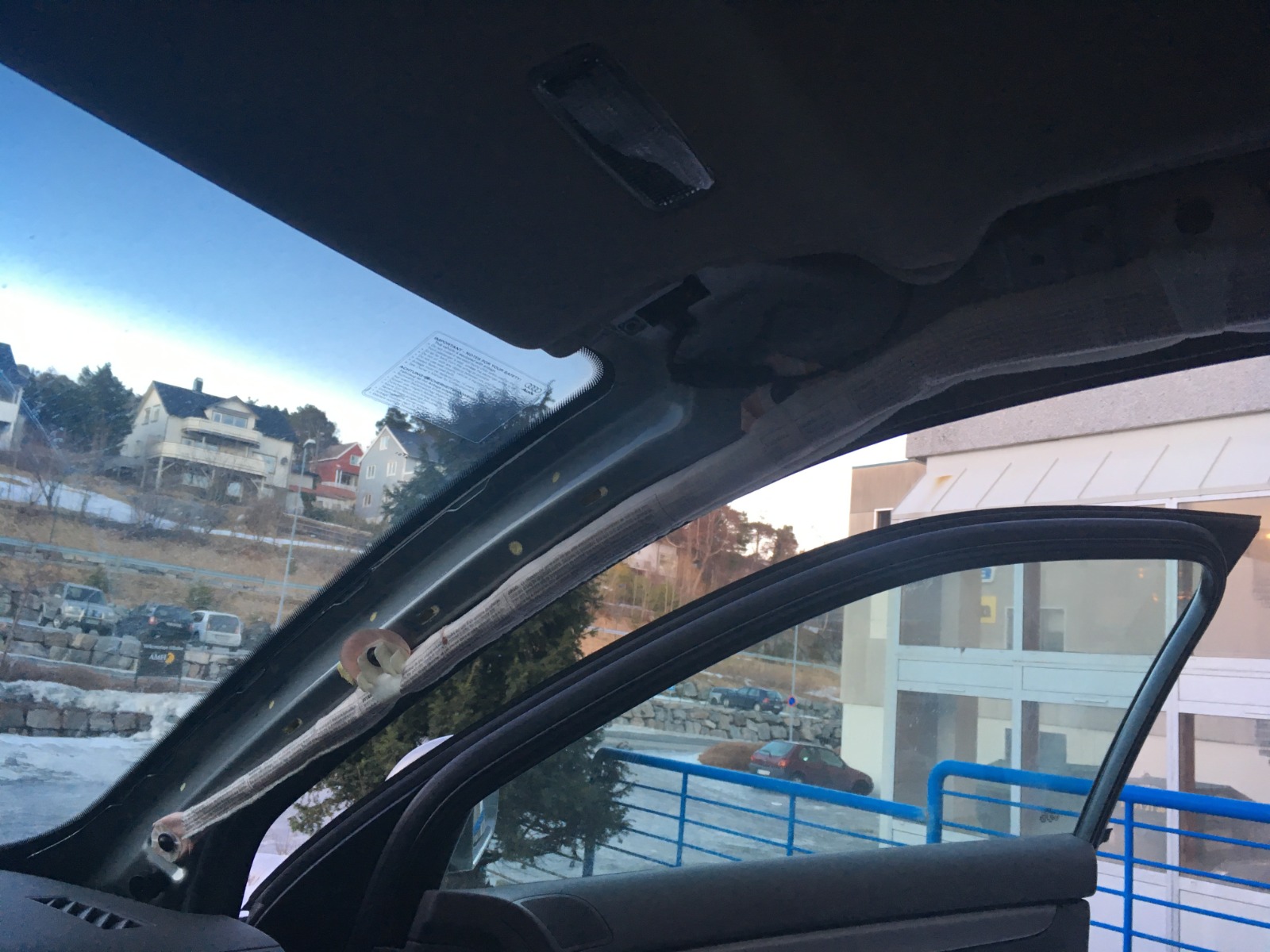

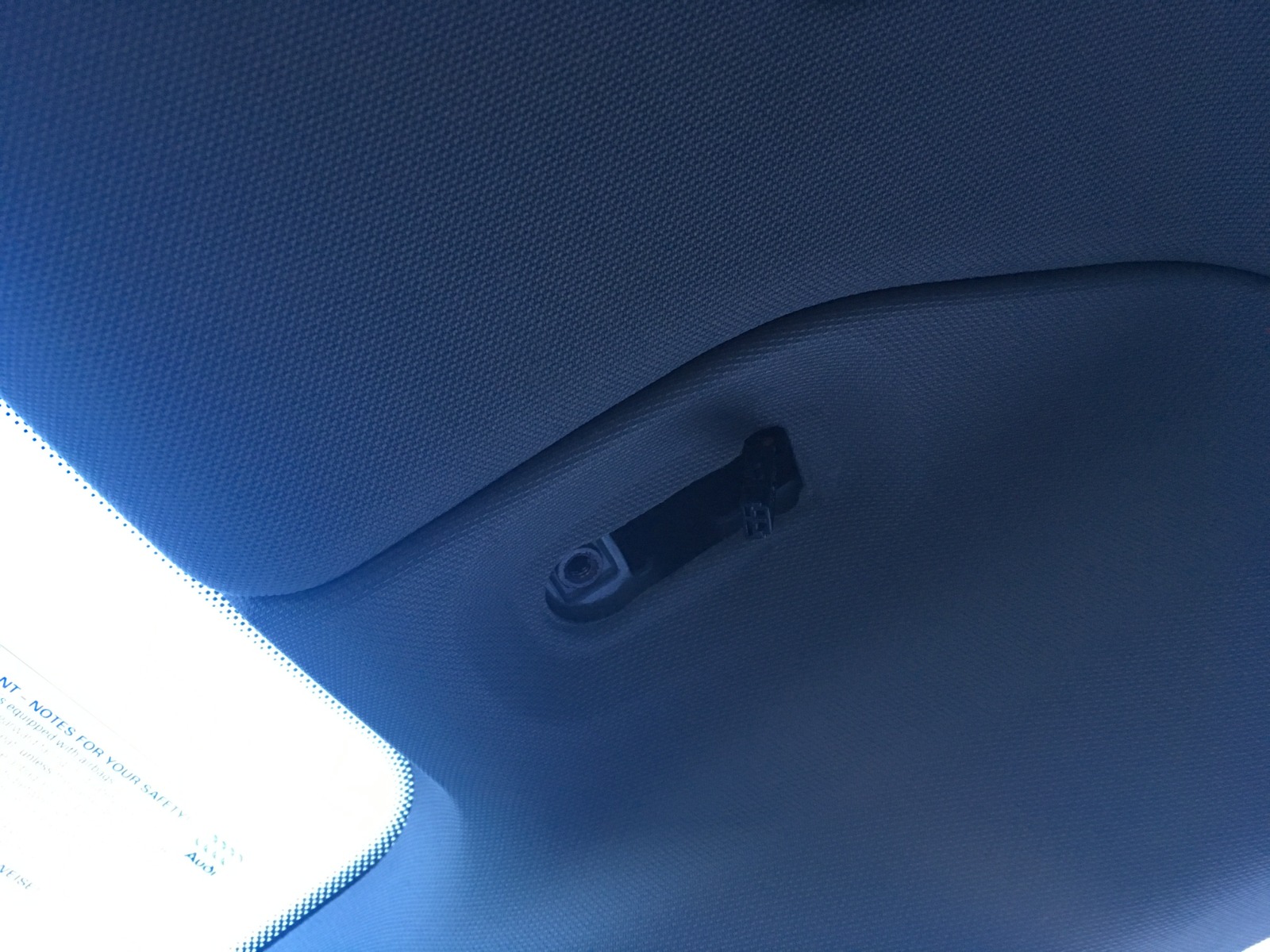

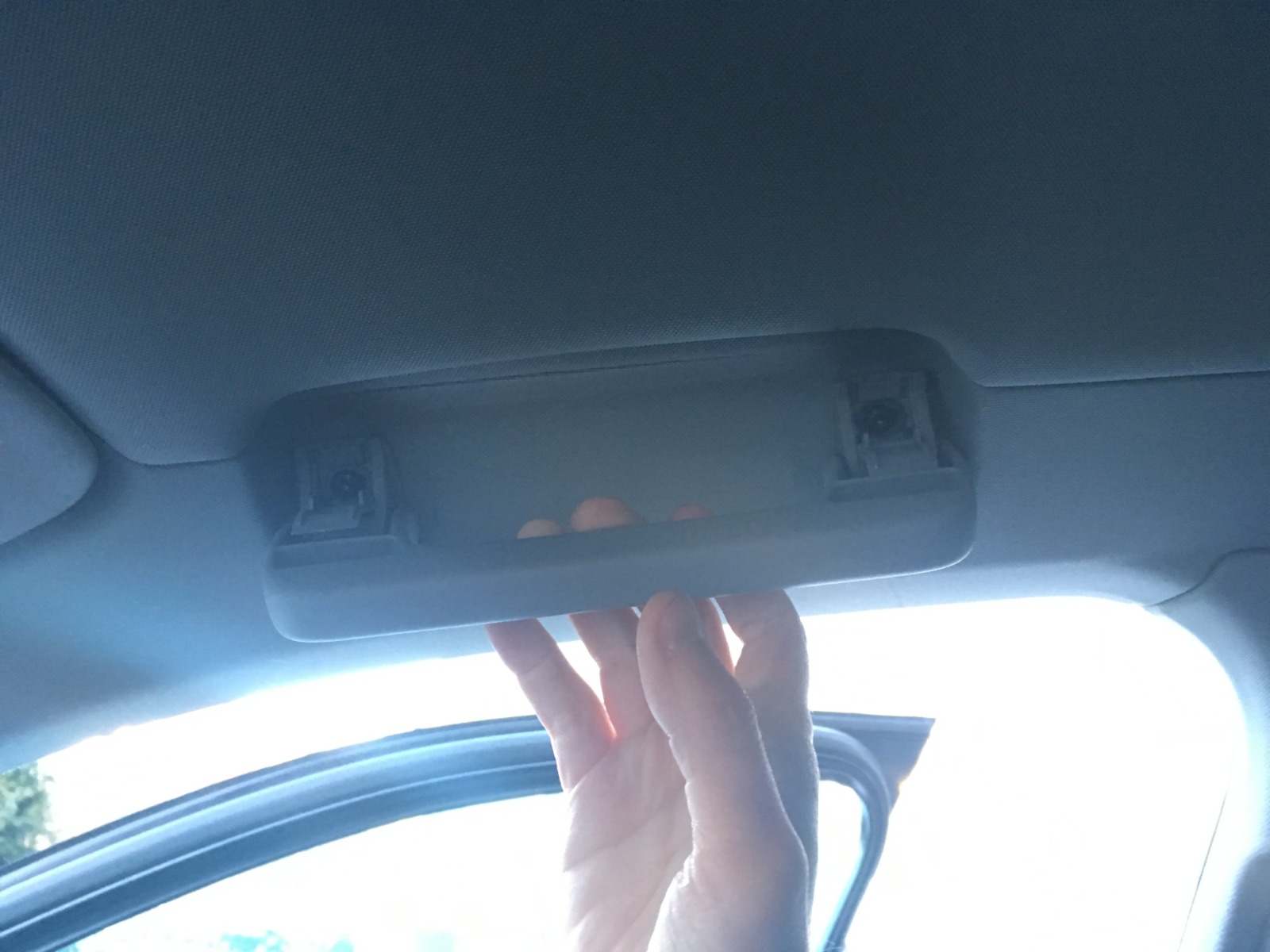

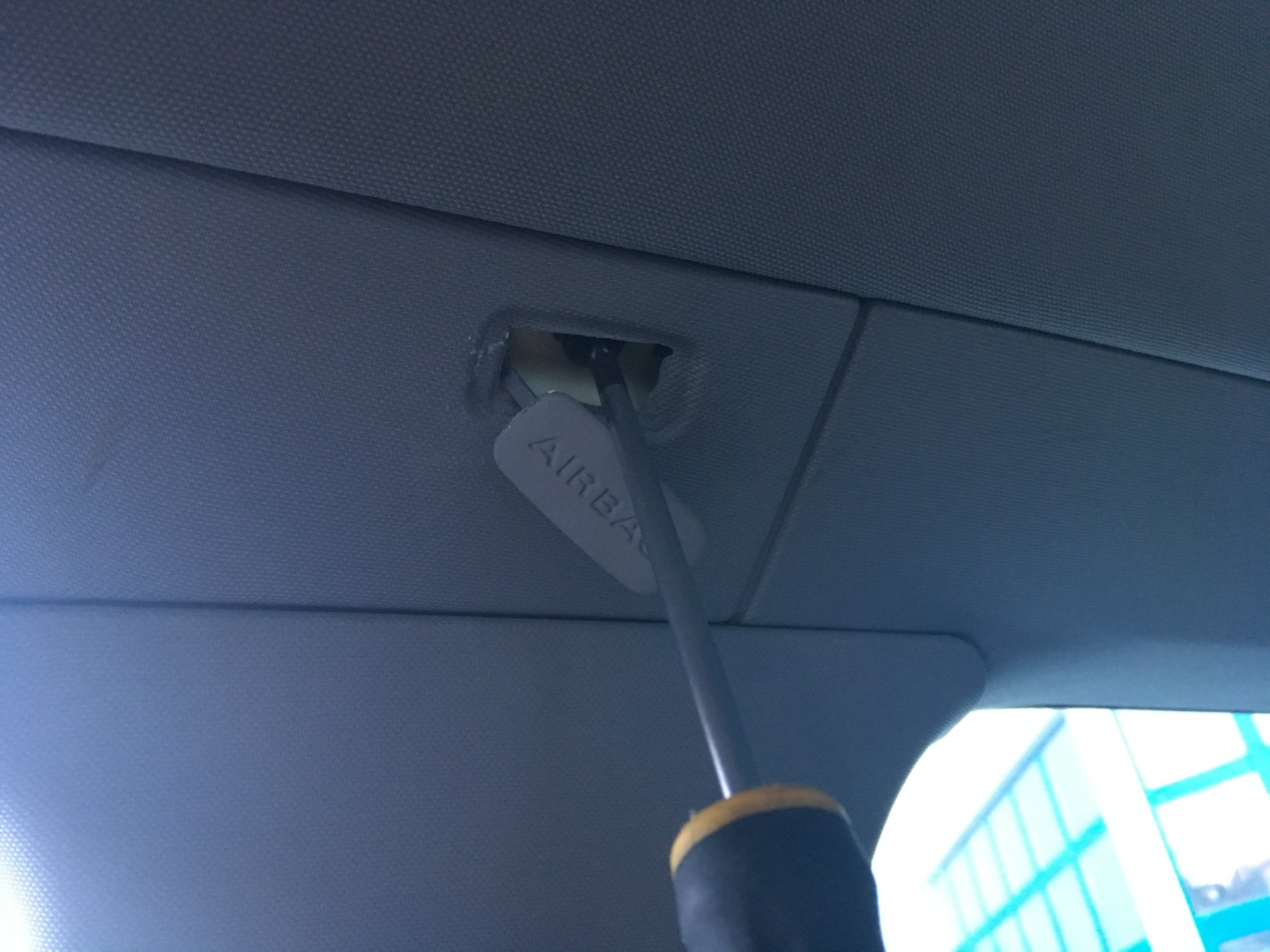

Løsne a-stople-dekselet på venstre førerside om du skal montere ny radio med blåntann-mikrofon. Bildet viser her demontering av a-stopledekselet på passasjersiden. Airbag-deksel må løsnes med et lite flattjern eller lignende.
Hold mikrofonen ca 10-15 cm unna der du vil montere den slik at du har god margin på lengden til kablen. Tape kabelen fast så mikrofonen henger i området hvor du vil ha den. Ved å tape den vil du også slippe å ødelegge kabelen når du skal feste a-stolpen igjen og den vil ikke henge i veien for festebrakettene. Gaffatape er fin å bruke og enkel å dele opp uten saks.
Løsne sidepanel på førersiden med et plastbrekk eller flattjern
Trekk kabelen ned langs a-stolpen og inn ved sikrings-panelet
Det anbefales å skru løs deksel under rattstamme for å enkelt trekke kabler inn til radioen (3 bolter)

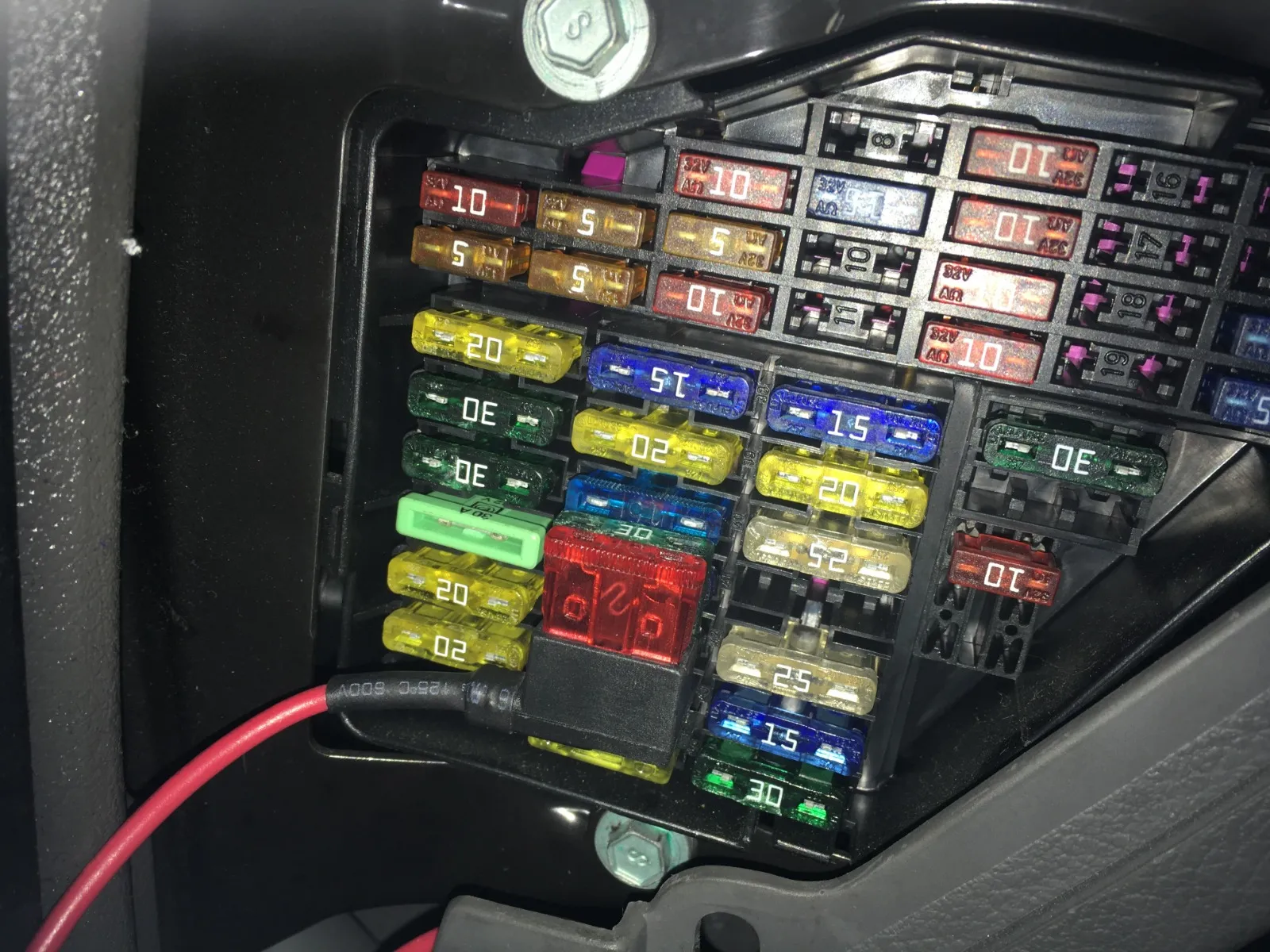

Dette blir kursen for tenningsttrømmen til den nye radioen. Den originale radioen tennes ved hjelp av CAN-BUS/digitale signaler. Den nye ettermarkedsradioen trenger 12V tenningsstrøm. Sikringsuttaket kobles i HELT TIL SLUTT. Bildet illustrerer bare hvor den normalt kan plasseres.

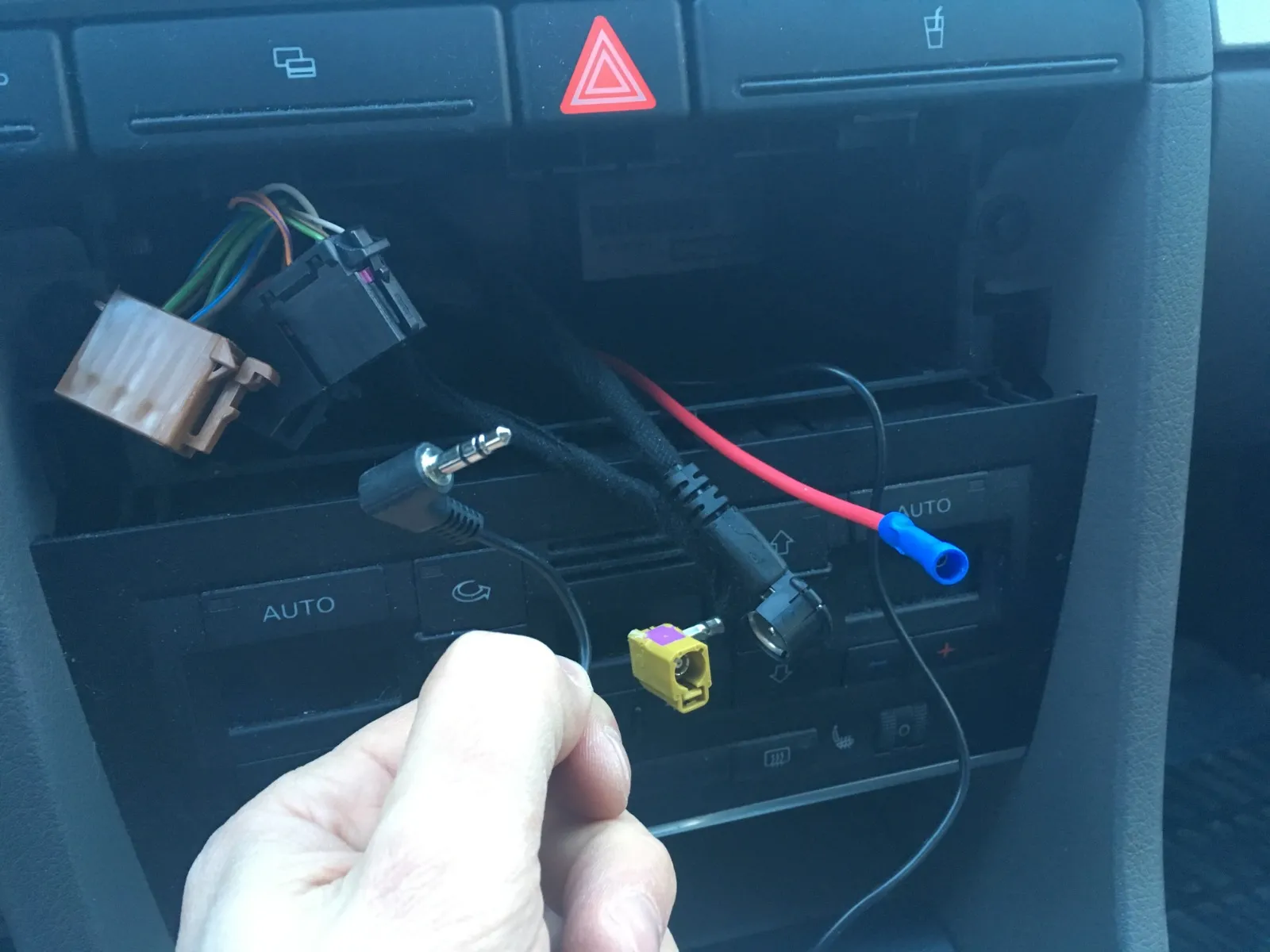

Bilder viser 2.5mm jack for mikrofon og rød tenningskabel fra sikringsskap ferdig trukket frem til radio-lommen

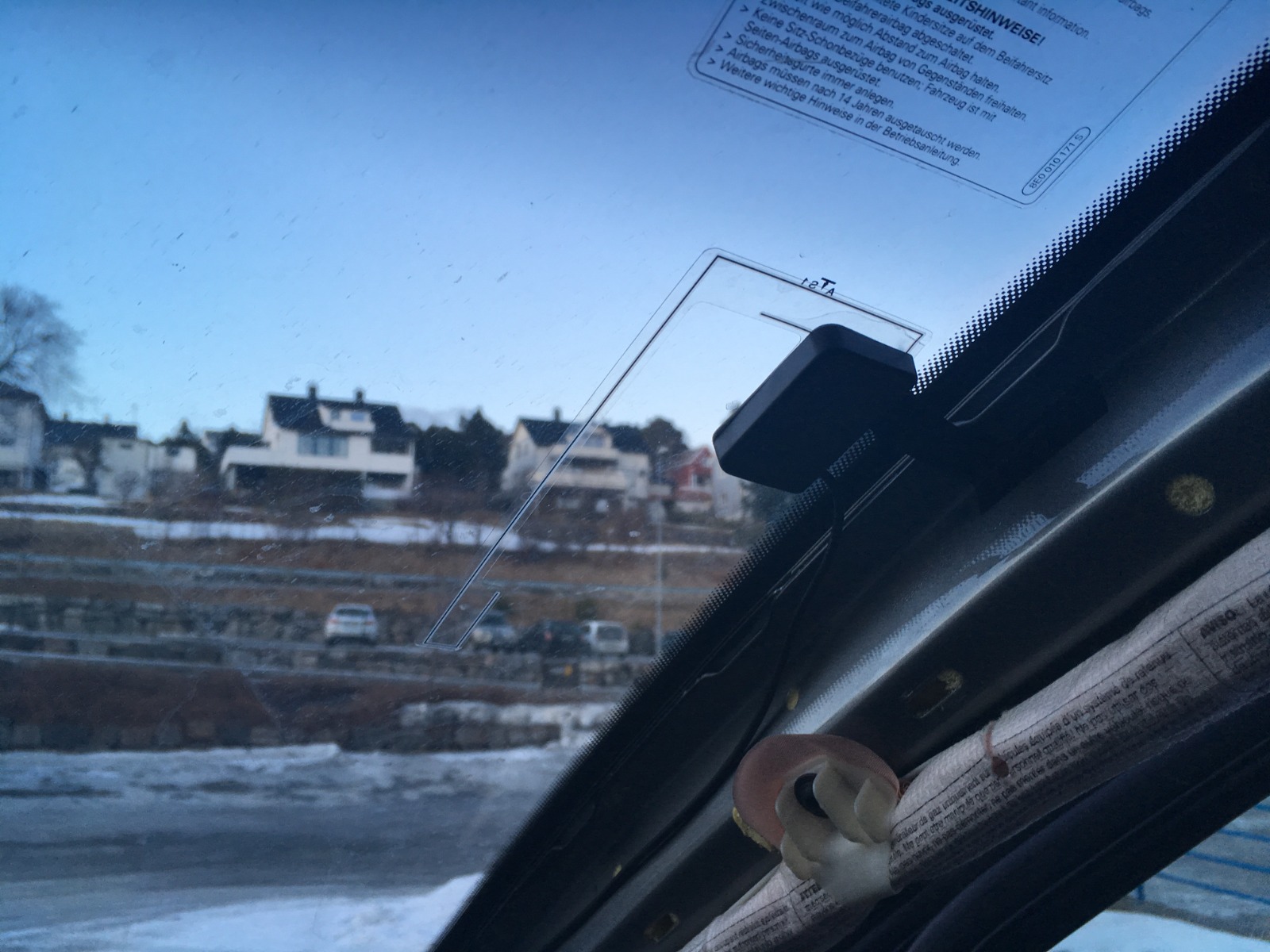

Løsne a-stolpe-deksel på høyre side for å montere dab-antenne

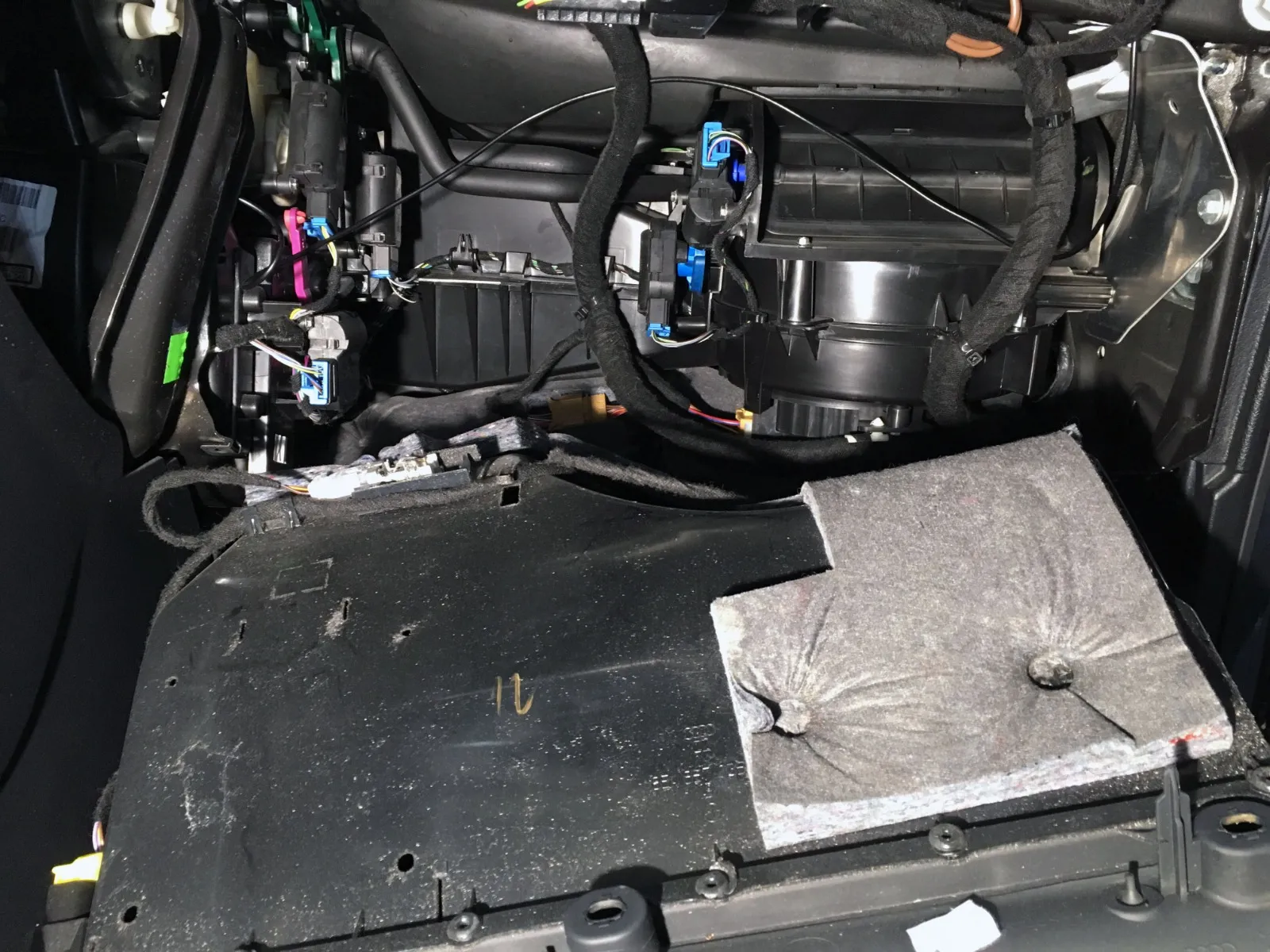

Løsne sidepanel for å trekke kabel inn mot radio-lomme. Det anbefales også her å løsne hanskerom med pipenøkkel str. 8

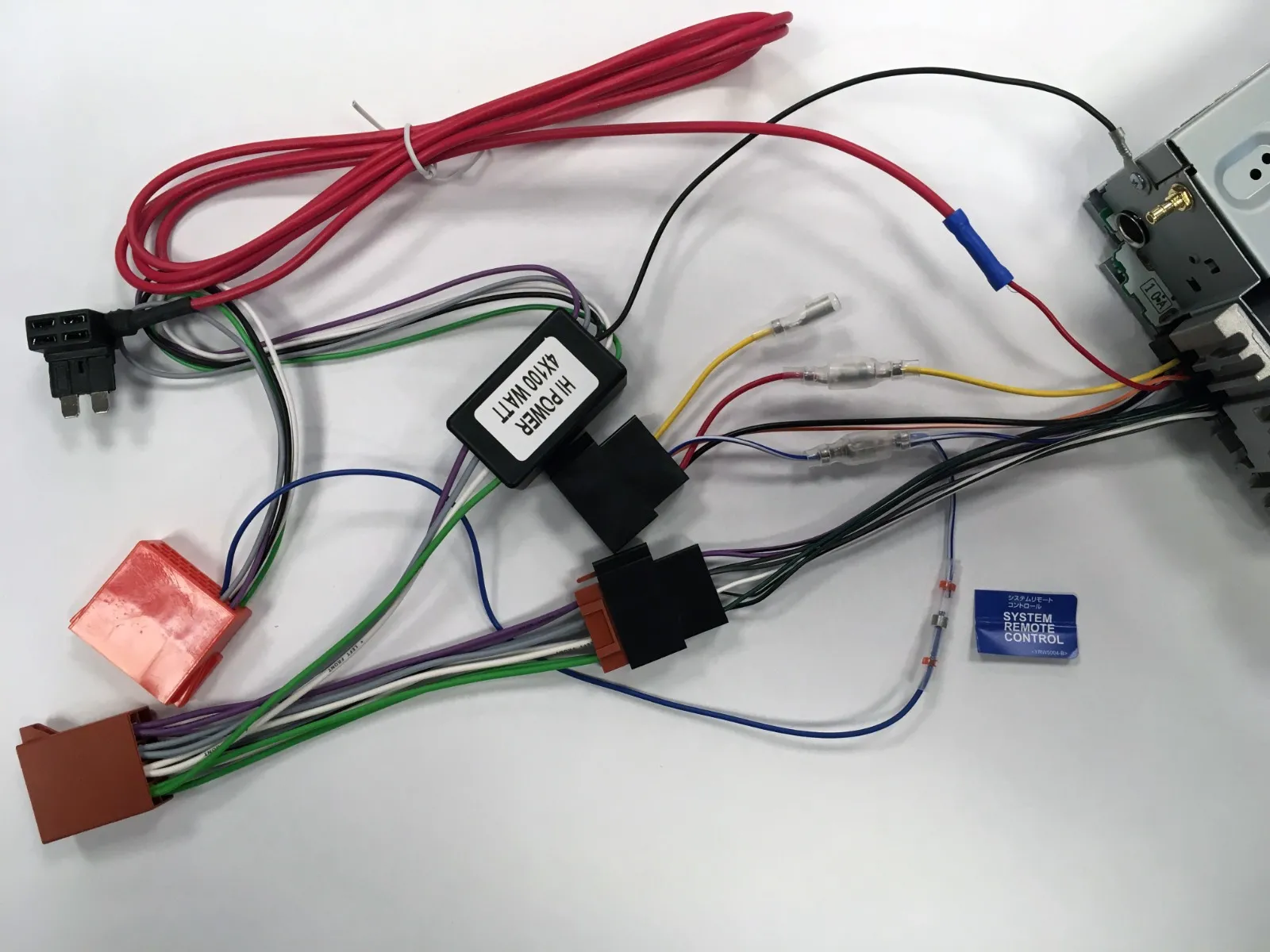

Fest rød kabel på rød til radioen
Gul byttes om og går til tidligere rød fra bilen (permanent strøm/minne)

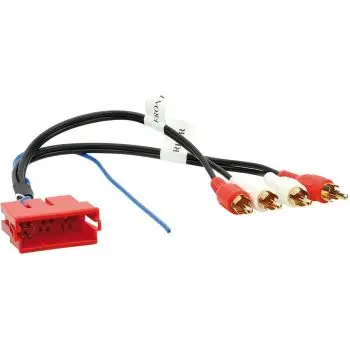

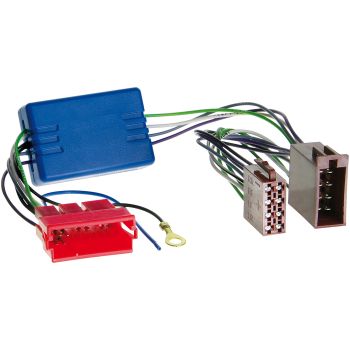

Sort kabel fra aktivsystem-adapter kobles til jord, enten med skjøtehylse eller ringkabelsko som kan skrus i radioen
Blå kabel fra aktivsystem-adapter kobler til blå og hvit ut ifra radioen (12V tenningsstrøm/styrestrøm)
