Interface som lar deg beholde den fabrikkmonterte forsterkeren (modeller med DSP-lydpakke) i din BMW eller Range Rover L322 når du bytter fabrikkradio til en ny ettermarkedshovedenhet (radio). Dette interfacet består av en spenningsregulator, lydkretser (innganger og utganger) kretser som danner en digital signalforsterkerkontroll og styring av mikrokontrolleren. Denne enheten gjør det mulig å bytte det originale BMW- og Land Rover-radio-/navigasjonssystemet til en ettermarkedsradio og derfor forblir den originale forsterkeren i kjøretøyet uberørt og kan brukes med den nye ettermarkedet-hovedenheten.

Inngangene (RCA L/R) er designet for signal på 1V. Adapteren dreier DSP-forsterkeren på følgende måte a: volum / tone - til maksimal balanse - til 0, Fader - til 0. Så volum-, tone- og balansekontrollene styres direkte på radioen. I dette tilfellet når alle høyttalerne er koblet til forsterkere (foran og bak), støttes ikke FADER-kontrollen. Hvis bare fronthøyttalerne er koblet til forsterkeren og bakhøyttalerne direkte til radioen, kan FADER styres.

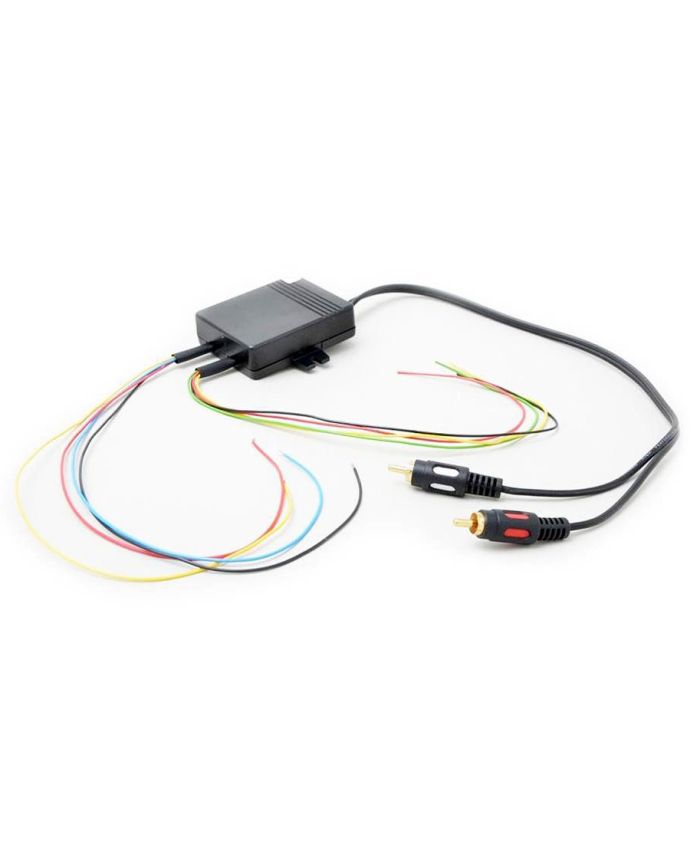

Settet består av grensesnittmodulen og et sett med 5m RCA skjøteledninger.

Merk: dette er ikke et plug and play-interface. Du må koble kablene manuelt til de relevante ledningene som går inn i DSP-forsterkeren. Grensesnittet har to sett med x4-kabler, som for å hjelpe med installasjonen vil vi kalle dem 1 og 2.

1 - består av gul, rød svart og blå (strømdelen)

1. Gul (Remote/styringsstrøm) - koble kabelen som får til pin #4 til den store 15-pins forsterker-kontakten
2. Rød (Batteri 12V) - koble kabelen som går til pin #8 til den store 15-pins forsterker-kontakten
3. Svart (Jord) - koble kabelen som går til pin #15 til den store 15-pins forsterker-kontakten
4. Blå (iBus) -oble kabelen som går til pin #5 til den lille 18-pins forsterker-kontakten (minste kontakten på forsterkeren)

2 - består av gul, rød, svart og grønn (lyddelen)

1. Gul (Venstre negativ) - koble kabelen som går til pin #9 til den lille 18-pins forsterker-kontakten (smallest plug connection on the amp)
2. Red (Venstre positiv) - koble kabelen som går til pin #18til den lille 18-pins forsterker-kontakten (smallest plug connection on the amp)
3. Black (Høyre negativ) - koble kabelen som går til pin #8 til den lille 18-pins forsterker-kontakten (smallest plug connection on the amp)
4. Green (høyre positiv) - koble kabelen som går til pin #17 til den lille 18-pins forsterker-kontakten (smallest plug connection on the amp)

Adapteren har innebygde lydkretser for lydoverføring, laget av differensialkrets med balanserte utganger. Det er også mulig å koble lydutgangen fra radioen til DSP-forsterkeren uten integrerte lydkontrollkretser (i samsvar med illustrasjonen ovenfor). Med dette tilfellet reduseres signalnivået med det halve. Når modulen er helt tilkoblet, kobler du til 5m RCA-forlengelseskablene, og de kobles til Audio RCA-kontaktene på hovedenheten.

Vennligst merk: hvis DSP-forsterkeren er bygget av Philips, kan et av parenes IN-R eller IN-L jordes på forsterkeren.
